Насосы CDL, CDLF
Скачать руковдство по эксплуатации насосов CDL
Насосы серии CDL/CDLF– изделия универсального назначения. Используются для перекачивания различных жидкостей, включая воду и разного рода технологические жидкости в широком диапазоне значений температуры, подачи, напора и химического состава перекачиваемой среды. CDL(корпус из чугуна) применяется для подачи не агрессивной жидкости. CDLF(AISI 304 , 316) используется для перекачки слабых растворов кислот и щелочей, растворов масел, нефтепродуктов, спиртов и т.д. Исполнение L (с резьбой) только для насосов серии CDLF.
ПРИМЕНЕНИЕ: Повышение давления воды: фильтрация и перекачка воды в системах водоснабжения, повышение давления в магистральном трубопроводе, повышение давления в системах водоснабжения высотных зданий. Промышленное повышение давления: системы водоснабжения для технологических целей, моечные установки высокого давления, противопожарные установки. Подача промышленной жидкости: системы охлаждения и системы кондиционирования воздуха, системы питания паровых котлов и перекачка конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д. Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы. Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки. Обозначение.

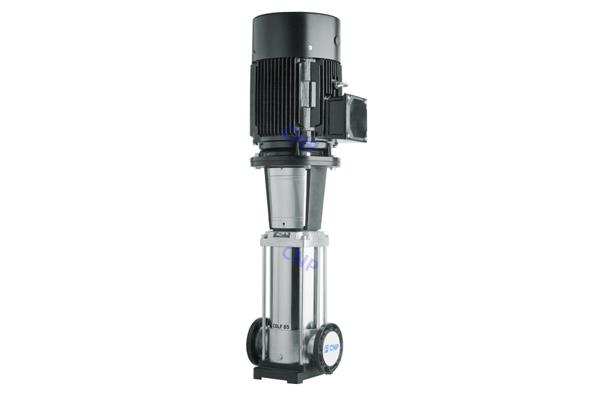

ОСОБЕННОСТИ КОНСТРУКЦИИ: Вертикальное расположение двигателя и насосной части. Впускной и выпускной патрубки находятся на одной оси. Вал двигателя соединяется с валом насоса через муфту. Насос состоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головной частью. Картриджное торцевое уплотнение. Насосы могут поставляться со шкафом управления, обеспечивающим защиту от “сухого хода”, несовпадения, выпадения фаз и перегрузки. По запросу частотное регулирования двигателя.
ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ: Чистые, не взрывоопасные жидкости (без взрывозащищенного двигателя), не содержащие абразивных, твердых или волокнистых примесей. Не агрессивных к применяемому в конструкции насоса материалу.

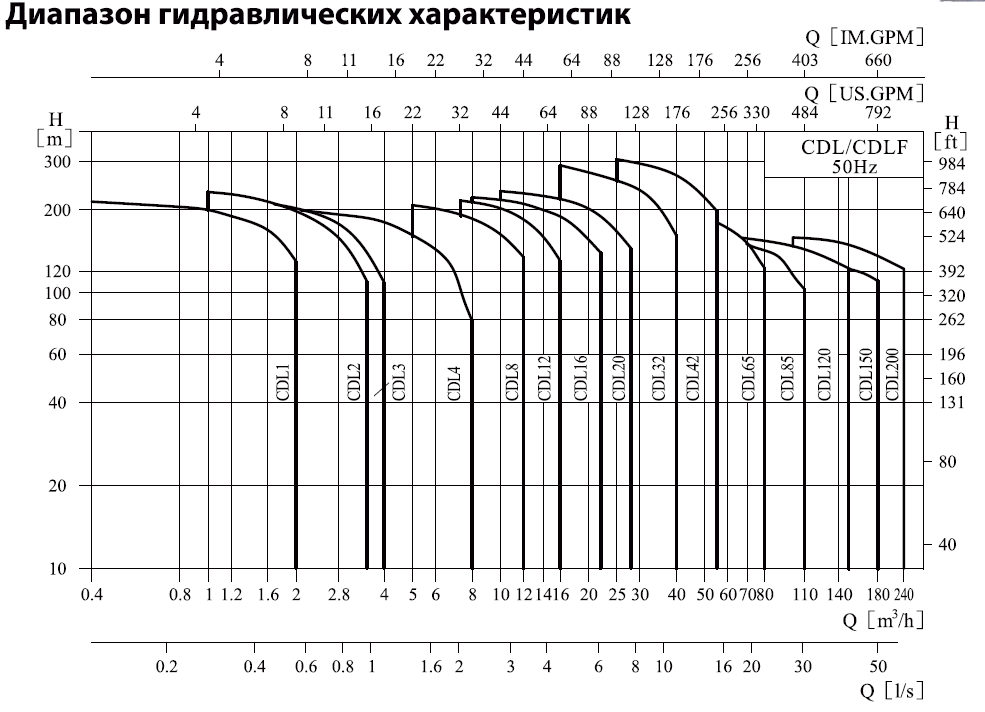

ДИАПАЗОН ХАРАКТЕРИСТИК: Макс. производительность: 240 м³/ч/ Макс. напор: 305 м. Мощность: до 110 кВт. Высота над уровнем моря: до 1000 м (выше по запросу). Температура окружающей среды: до +40 °С (более высокая температура по запросу). Максимальное давление корпуса не менее 16 бар (более высокое давление по запросу).
ТЕМПЕРАТУРА ЖИДКОСТИ: Стандартное исполнение: -15 °С +70 °С. Высокотемпературное исполнение: до +120°С.
ДВИГАТЕЛЬ: Стандартный асинхронный двигатель. Класс энергоэффективности IE 2 (IE 3 по запросу). Степень защиты: IP55. Класс изоляции: F. Стандартное напряжение: однофазное исполнение 220-230 В. трехфазное исполнение 200-220 / 346-380 В; 220-240 / 380-415 В; 380-415 В. Информация о насосе: Насосы серии CDL/CDLF – вертикальные, многоступенчатые, центробежные, с нормальным всасыванием, высокого напора, с патрубками в одну линию. Оснащены стандартными электродвигателями (по запросу взрывобезопасные от 0,75 кВт)
Система обозначений насосов CDL
