 TD — Циркуляционные насосы

Скачать каталог

Скачать руководство по эксплуатации

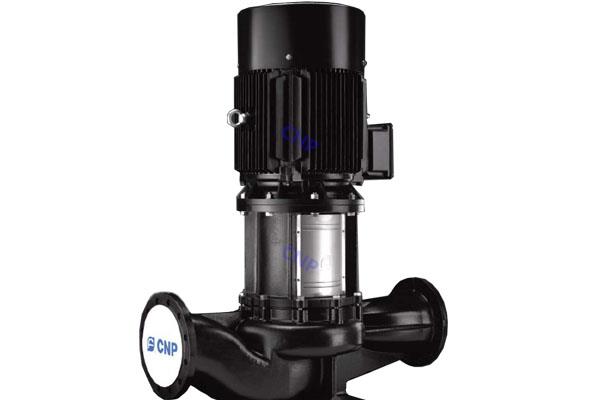

Насосы серии TD - вертикальные одноступенчатые, центробежные, с нормальным всасыванием, с патрубками в одну линию. Оснащены стандартными электродвигателями (по запросу взрывобезопасные от 0,75 кВт)

Перейти к заказу продукции

ПРИМЕНЕНИЕ

Используются для циркуляции в котельных, центральных тепловых пунктах, в подкачивающих насосных станциях центрального отопления. В контурах циркуляции технологического охлаждения (градирни-теплообменники). В системах циркуляции кондиционирования (чиллер-фанкойл). Возможно применение в системах пожаротушения и повышения давления. Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором.

ОСОБЕННОСТИ КОНСТРУКЦИИ

В насосах TD 125-150 (по запросу), в TD 200 - 300 (в стандарте) применено картриджное торцевое уплотнение, которое значительно упрощает сервисное обслуживание. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены одним человеком. Возможно исполнения корпуса из нержавеющей стали. Насосы могут поставляться со шкафом управления, обеспечивающим защиту от “сухого хода”, несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирование двигателя.

ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ

Чистые, не взрывоопасные жидкости (без взрыво-защищенного двигателя), не содержащие абразивных, твердых или волокнистых примесей . Не агрессивных к применяемому в конструкции насоса материалу. ДИАПАЗОН ХАРАКТЕРИСТИК Макс. производительность: 1300 м³/ч Макс. напор: 108 м Мощность: до 200 кВт Высота над уровнем моря: до 1000 м ( выше по запросу) Температура окружающей среды: до +40 °С (более высокая температура по запросу) Максимальное давление корпуса не менее 12 бар (более высокое давление по запросу)

ТЕМПЕРАТУРА ЖИДКОСТИ

Стандартное исполнение: -15 °С ~ +115 °С Высокотемпературное исполнение: по запросу

ДВИГАТЕЛЬ

Стандартный асинхронный двигатель . Класс энергоэффективности IE 2 (IE 3 по запросу) Степень защиты: IP55 Класс изоляции: F СТАНДАРТНОЕ НАПРЯЖЕНИЕ — однофазное исполнение 220-230 В — трехфазное исполнение 200-220 / 346-380 В; 220-240 / 380-415 В; 380-415 ВСистема

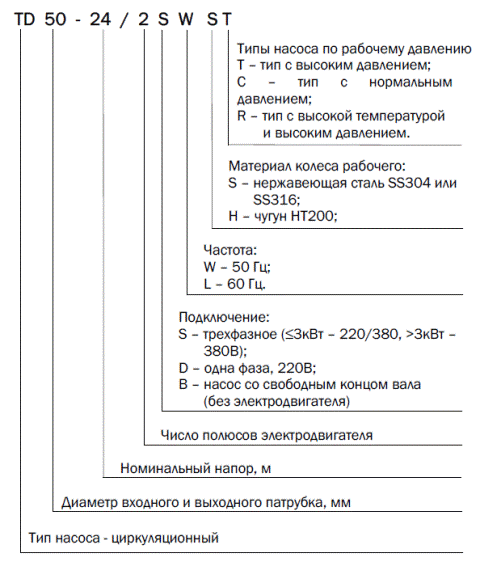

Система обозначений насоса TD

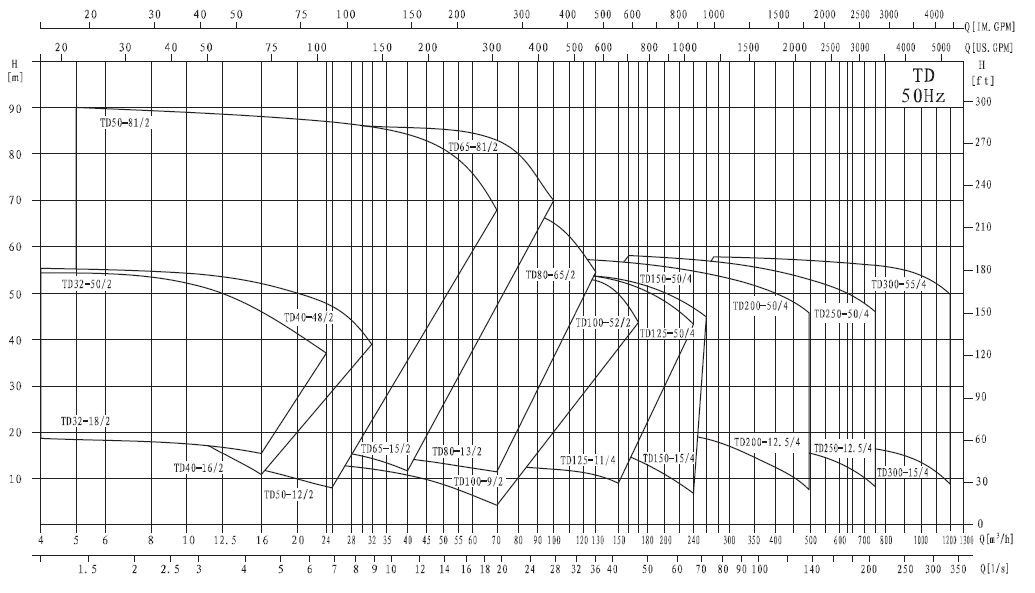

 Диапазон гидравлических характеристик
