HERMETIC-Pumpen
Компания ООО «Герметик Системс» предлагает Вашему вниманию насосную продукцию фирм HERMETIC-Pumpen GmBH и LEDERLE GmBH (Германия).
Продукция фирм HERMETIC-Pumpen и LEDERLE GmBH в России известна давно как высоко технологичное насосное оборудование, которое применяется в перерабатывающей нефтяной и газовой промышленности, в химической промышленности и в энергетике. Надежность продукции HERMETIC-Pumpen и LEDERLE GmBH имеет наивысший рейтинг.
Помимо высокой надежности конструкция насосов позволяет избавиться от многих проблем эксплуатации насосного парка связанных с не герметичностью вала рабочего колеса сальниковых узлов обычных (традиционных) центробежных насосов.
В эксплуатации насосы HERMETIC-Pumpen позволяют экономить значительные денежные средства за счет высокой надежности насосов и соответственно длительного срока эксплуатации и межремонтного пробега, а также за счет уменьшения эксплуатационных текущих расходов связанных обычно с заменой сальниковых узлов и подшипников.
В России в настоящее время фирма HERMETIC-Pumpen и LEDERLE представлена несколькими сериями циркуляционных насосов, контрольно-измерительными приборами к ним, а также шестеренчатыми, шестеренчатыми поршневыми (коловратными) и жидкосно-кольцевыми насосами.
Серии центробежных насосов HERMETIC-Pumpen с экранированным двигателем
1. Герметичные нормально всасывающие одноступенчатые центробежные насосы. Серия CN, CNF, CNK по Европейским нормам EN22858 (ISO2858), для наружного монтажа
Расход до 1200 м3/час
Напор до 150 м
Число оборотов 1450 и 2900 об/мин
Вязкость 300 мм2/с
Температура -120 до + 100 С˚ (360С˚для CN без автономного охлаждения и 400С˚ для CNK с автономным охлаждением)
Ступени давления PN 16/25
2. Герметичные нормально всасывающие одноступенчатые центробежные насосы. Серия CNH, CNKH на повышенное давление по Европейским нормам EN22858 (ISO2858), для наружного монтажа
Расход до 180 м3/час
Напор до 300 м
Число оборотов 1450 и 2900 об/мин
Вязкость 300 мм2/с
Температура -120 до + 100 С˚(360 С˚ для CNHK с автономным охлаждением)
Ступени давления PN1200
3. Герметичные нормально всасывающие одноступенчатые центробежные насосы. Серия CNP, CNPF, CNPK, по Американским нормам API685(ISO15783), для наружного монтажа.
Расход до 1200 м3/час
Напор до 200 м
Число оборотов 2900 об/мин
Вязкость 300 мм2/с
Температура -80 до + 360 С˚(400 С˚ для CNPK)
Ступени давления PN 40/64
4. Герметичные нормально всасывающие многоступенчатые центробежные насосы. Серия CAM, CAM tandem, CAMK, CAMH, для наружного монтажа.
Расход до 300 м3/час
Напор до 500 м (1000 для tandem)
Число оборотов 2900 об/мин
Вязкость 300 мм2/с
Температура -120 до + 360 С˚
Ступени давления PN от 16 до 100 (PN500 для CAMH)
5. Герметичные нормально всасывающие одноступенчатые центробежные насосы. Серия TCN, погружные, для монтажа внутри емкости.
Расход до 200 м3/час
Напор до 150м
Число оборотов 1430 - 3530 об/мин
Вязкость 300 мм2/с
Температура до + 70 С˚
Ступени давления PN от 10 до 100
6. Герметичные нормально всасывающие многоступенчатые центробежные насосы. Серия TCAM, погружные, для монтажа внутри емкости
Расход до 300 м3/час
Напор до 500 м
Число оборотов 1430 - 3530 об/мин
Вязкость 300 мм2/с
Температура до + 70 С˚
Ступени давления PN до 100
7. Герметичные самовсасывающие одноступенчатые центробежные насосы.
Серия CS40 и CS80, для наружного монтажа.
Расход до 50 м3/час
Напор до 42 м
Число оборотов 2900 об/мин
Вязкость 75 мм2/с
Температура от - 30 до + 100 С˚
Ступени давления PN от 6 до 10
8. Герметичные самовсасывающие многоступенчатые центробежные насосы.
Серия CS32, для наружного монтажа.
Расход до 20 м3/час
Напор до 110 м
Вязкость 75 мм2/с
Число оборотов 1450 об/мин
Температура от - 40 до + 240 С˚
Ступени давления PN от 16 до 40
9. Герметичные нормально всасывающие стандартные химические центробежные насосы, выполненные по системе унифицированных узлов.
Серии CN…B, CNF…B, CNK…B, для наружного монтажа.
Расход до 1200 м3/час
Напор до 150 м
Вязкость 300 мм2/с
Температура -120 до + 360 С˚
Ступени давления PN 16/25
Другие серии насосов LEDERLE-HERMETIC
10. Шестеренчатые объемные насосы с внутренним зацеплением.
Серия HP MHP 1-5.
Расход до 1- 60 м3/час
Напор до 12 бар
Вязкость 1 – 1 000 000 мПа с
Температура -20 до +200 С˚
Ступени давления PN 16
11. Шестеренчатые насосы.
Серия LZ LZM
Расход до 0,05- 120 м3/час
Напор 25 – 40 – 100 бар
Вязкость 0,3 – 5 000 000 мПа с
Температура -20 до +250 С˚
Ступени давления PN 25/40/65/100
12. Шестеренчатые поршневые насосы.
Серия KRL KRH RRM 40-300.
Расход до 1- 300 м3/час
Напор 30 бар
Вязкость 1 до 5 000 000 мПа с
Температура -20 до +280 С˚
Ступени давления PN 10/25
13. Герметичные жидкостно-кольцевые вакуумные насосы и компрессоры.
Серия LVP LVPM LVPH.
Расход до 1800 м3/час
Противодавление до 2500 мбар (в зависимости от исполнения ЖКВ насосы и компрессоры могут, применятся для давления всасывания до 30 мбар и давления сжатия до 2500мбар)
Температура -20 до +100 С
Ступени давления PN 10 (испытательное давление 16 бар)
Конструкция насосов HERMETIC-Pumpen
.png)
Общие сведения

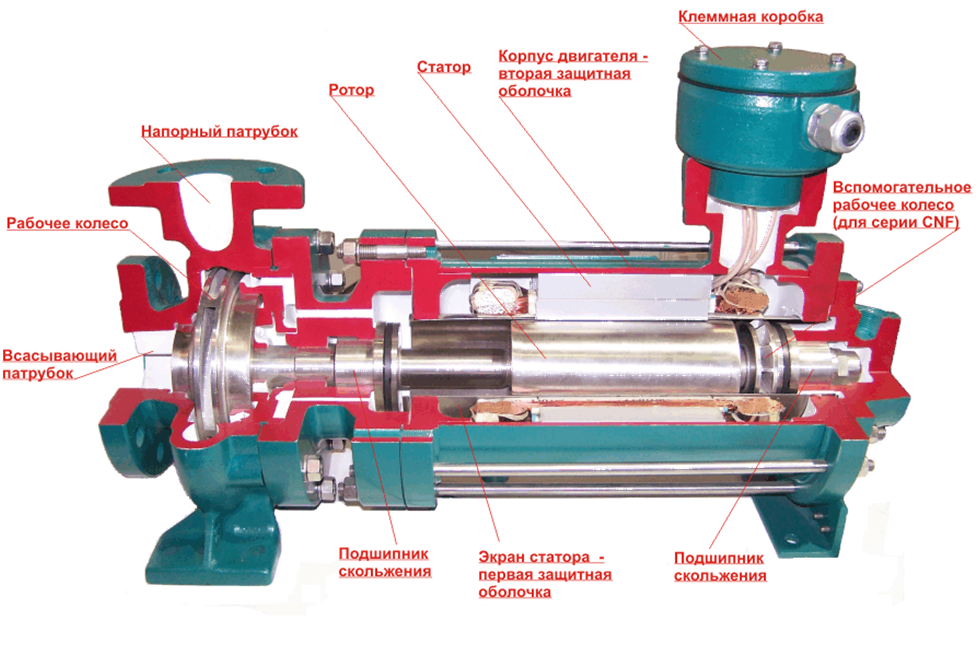

Насос с экранированным электродвигателем представляет собой единый, компактный агрегат без каких-либо уплотнений вала.
Двигатель и насос представляют собой единый узел, ротор и рабочее колесо которого расположены на общем валу.
Ротор направляется двумя смазывающимися рабочей жидкостью подшипниками скольжения одной конструкции.
Статор приводного двигателя отделен от полости ротора тонкостенным экраном. Полость ротора образует с гидравлической частью насоса единую полость, которая перед вводом в эксплуатацию должна быть заполнена подаваемой средой.
Потери тепла двигателя отводятся частичным потоком между ротором и статором. Одновременно частичный поток смазывает оба подшипника скольжения в полости ротора.
Наряду с экраном, являющимся герметичной составляющей частью, второй защитной оболочкой насоса является корпус двигателя. Благодаря этому насосы с экранированным электродвигателем гарантируют максимальную безопасность при работе с опасными, токсичными, взрывоопасными и ценными средами.
Конструкция и основные отличительные черты различных серий насосов ГЕРМЕТИК-Пумпен
Частичный поток для охлаждения двигателя и смазки подшипников скольжения, отбирается на периферии рабочего колеса и после прохождения через двигатель возвращается вновь через полый вал на сторону всасывания. Такая конструкция пригодна для подачи некритических жидкостей, с низкой упругостью паров.
Частичный поток для охлаждения двигателя и смазки подшипников скольжения, отбирается на периферии рабочего колеса и после прохождения через двигатель возвращается вновь на сторону нагнетания. Вспомогательное рабочее колесо служит преодолению возникающих на этом пути гидравлических потерь.
За счет возврата частичного потока на напорную сторону, нагревшийся поток охлаждения двигателя при возвращении в насос имеет достаточный резерв давления относительно кривой кипения подаваемой среды. Поэтому, при прочих равных условиях, с помощью этой конструкции могут подаваться также жидкие газы с чрезвычайно крутой кривой упругости паров.
Подаваемая среда поступает через камеру всасывания к рабочему колесу и подается им к напорному патрубку. Непосредственной передаче тепла с насосной части на двигатель препятствует тепловое заграждение. Потерянное тепло двигателя отводится вторичным контуром охлаждения и смазки в расположенный отдельно теплообменник. Этот контур охлаждения и смазки обслуживает одновременно и подшипники скольжения. Таким образом, в насосной части могут подаваться среды с температурой до +400 °C, в то время как вторичный контур охлаждения работает на более низком температурном уровне. Такая конструкция пригодна для подачи загрязненных жидкостей, или жидкостей с твердыми примесями, при необходимости с дозированием чистой технологической жидкости в контур двигателя.
