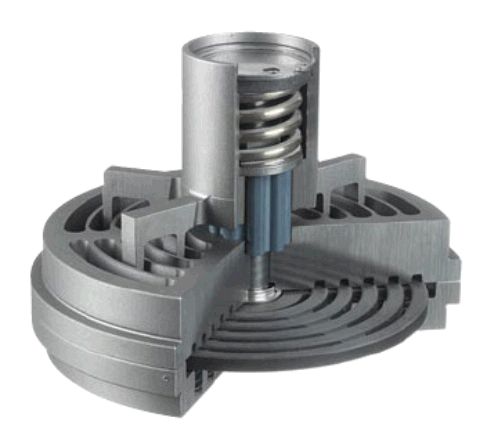

Клапаны данного вида различаются по функциональному назначению работы компрессора. Они бывают всасывающие и нагнетательные. Всасывающие клапаны устанавливаются в цилиндр компрессора и предназначены пропускать газ из полости всасывания в рабочую полость цилиндра компрессора в период всасывания и не пропускать газ из полости цилиндра компрессора в полость всасывания в период сжатия. Данные клапана являются самодействующими, и функционируют только за счёт перепада давления в цилиндрах, которое возникает при возвратно-поступательном движении поршня компрессора в процессе компримирования (сжатия) газа. Основными элементами самодействующего клапана являются седло с каналами, через которые проходит газ; пластина, которая перекрывает каналы в седле; пружинящие устройства, обеспечивающие своевременное закрытие пластиной каналов в седле; и ограничитель подъема запорного элемента с проходами для газа. При подъеме пластины от седла образуется щель между пластиной и седлом, через которую всасывающий клапан пропускает газ из полости всасывания в рабочую полость цилиндра. Самодействующие клапаны открываются под давлением небольшого перепада давлений до и после клапана и закрываются под действием пружины и обратного перепада давлений. Пластина открывает проход в седле, если сила от перепада давления перед и за седлом больше, чем прижимающие пластину к седлу силы пружины. Основная задача клапана – пропускать газ в одном направлении. Поэтому пластина должна закрыть проход в седле в момент, когда перепад давления на пластине будет равным нулю, чтобы не допустить обратного потока газа. Чтобы пластина закрылась вовремя, она должна начать двигаться от ограничителя к седлу раньше, чем изменится знак перепада давления на пластине. Для этого служит пружина. Используемый материал для изготовления клапана: сталь мартенсит. Нагнетательные клапаны устанавливаются в цилиндре компрессора и предназначены пропускать газ из рабочей полости цилиндра компрессора в полость нагнетания. Данные клапана являются самодействующими, и функционируют только за счёт перепада давления в цилиндрах, которое возникает при возвратно-поступательном движении поршня компрессора в процессе компримирования (сжатия) газа. Основными элементами самодействующего клапана являются седло с каналами, через которые проходит газ; пластина, которая перекрывает каналы в седле; пружинящие устройства, обеспечивающие своевременное закрытие пластиной каналов в седле; и ограничитель подъема пластины с проходами для газа. При подъеме пластины от седла образуется щель между пластиной и седлом, через которую нагнетательный клапан пропускает газ из рабочей полости цилиндра в полость нагнетания. Самодействующие клапаны открываются под давлением небольшого перепада давлений до и после клапана и закрываются под действием пружины и обратного перепада давлений. Пластина открывает проход в седле, если сила от перепада давления перед и за седлом больше, чем прижимающие пластину к седлу силы пружины. Основная задача клапана – пропускать газ в одном направлении. Поэтому пластина должна закрыть проход в седле в момент, когда перепад давления на пластине будет равным нулю, чтобы не допустить обратного потока газа. Чтобы пластина закрылась вовремя, она должна начать двигаться от ограничителя к седлу раньше, чем изменится знак перепада давления на пластине. Для этого служит пружина. Используемый материал для изготовления клапана: сталь мартенсит.
