 Герметичные центробежные электронасосы типа НЦГ с экранированным электроприводом.



Конструкция насосов моноблочного типа.

Она включает насосную часть и встраиваемый трехфазный электродвигатель с короткозамкнутым ротором. Вал не имеет выхода наружу, тем самым обеспечивается полная герметичность при работе электронасоса. В одном корпусе находятся рабочие колеса, спиральная улитка и встроенный асинхронный электродвигатель, статор и ротор защищены тонкостенными немагнитными гильзами.


Электронасосы НЦГ изготавливаются  по ТУ 3631-004-13880244-2006 (ТУ 3631-002-48943544-01 , ТУ 3631-003-48943544-02)

Электронасосы НЦГ предназначены для перекачивания в стационарных условиях химически активных, агрессивных, токсичных, взрывоопасных, горючих жидкостей, содержащих вредные вещества всех классов опасности, а также сжиженных газов (аммиак и др.) с плотностью до 1600 кг/м3, на условное давление до 1 ,57 МПа (16 кгс/см2), с вязкостью до 40 сСт, и температурой до 300 0C.

В перекачиваемой жидкости допускается наличие неабразивных включений размером не более 0,2 мм с массовым содержанием твердой фазы до 0,2 %


 Экранированный двигатель выполнен во взрывозащищенном исполнении двух видов:

«взрывонепроницаемая оболочка» по ГОСТ Р 511330.1-99

 «специальный» по ГОСТ 22.782.3-77.

Насос имеет маркировку взрывозащиты 1Exds II BT4X, 1 Exds II BT2X и  предназначен для эксплуатации во взрывоопасных зонах помещений и наружных установок класса 1 по ГОСТ Р 51330.13-99.

Степень защиты электродвигателя IP 55 по ГОСТ 17494-87.

 Для работы подшипников скольжения, в условиях перекачиваемой, маловязкой жидкости в герметичных насосах используется силицированный графит СГТ по ТУ 48208990 для радиальных подшипников и графитофторопластовые композиции Ф4К20 по ТУ 6141376 для подпятников.


 В конструкциях электронасосов типа НЦГ гидравлические осевые усилия уравновешены. Охлаждение двигателя осуществляется перекачиваемой средой. Практически отсутствуют шум и вибрация.

 Насосы НЦГ конструктивно отличаются от аналогичных насосов повышенной надежностью и долговечностью, имеют более жесткий ротор, снабжены подшипниками повышенной нагрузочной способности,.

Насосы имеют высокую ремонтопригодность в связи с применением стандартных электрических частей серийных электродвигателей.

Упрощена обвязка электронасоса. Отсутствует традиционный трубопровод, отводящий жидкость на всасывание насоса из полости встроенного электродвигателя. Это упрощает монтаж  и установку насоса и исключает возможные ошибки при эксплуатации, когда случайно может быть перекрыт частичный поток через встроенный электродвигатель. Для этих целей в насосах НЦГ служит центральное отверстие в валу.

 Герметичные электронасосы НЦГ сертифицированы и имеют разрешение на применение Ростехнадзора РФ.




Пример условного обозначения электронасосов типа НЦГ,



НЦГ

12,5/

50

а-

К-

4-

2-

У2



















насос центробежный герметичный

















номинальная подача, м3ч; (12,5)















номинальный напор, м; (50)













(а, б, в) - условное обозначение исполнения соответственно:
(а) с уменьшенным диаметром рабочего колеса первая подрезка
(б) с уменьшенным диаметром рабочего колеса вторая подрезка
(в) с увеличенным диаметром рабочего колеса;











(К) условное обозначение по материалу проточной части:
К - 12Х18Н10Т  ГОСТ 563272
Е - 10Х17Н1ЗМ2Т ГОСТ 563272;









(4) номинальная мощность встроенного электродвигателя, кВт







конструктивное исполнение электронасоса
(2) второе исполнение – с рубашкой охлаждения
(в) третье исполнение - вертикальное





(У2) климатическое исполнение электронасоса






Стандартные серии герметичных электронасосов НЦГ



Горизонтальные  электронасосы НЦГ для перекачивания жидкостей с температурой до 100 гр. С

В каталоге приведены конструкции одно, двух и трехступенчатых центробежных электронасосов с консольной гидравлической частью. Основные параметры, масса и габаритные размеры герметичных насосов типа НЦГ представлены в Таблице. Для перекачивания жидкостей до 50 гр. С применяются электронасосы НЦГ конструктивного исполнения 1 (без рубашки), с температурой до 100 гр. С конструктивного исполнения 2 (с рубашкой охлаждения).



Поз.
Тип электронасоса
Подача, м куб.
Напор, м (допускаемое отклонение +/-5%)
Мощность номинальная, кВт
Сила тока мах, А
Габаритные размеры: длина, ширина, высота, мм, (не более)
Ду, всас
Ду, нагн.
Масса, кг (не более)
Число ступеней
1
НЦГ1/40-К-0,9
1,0
40,0
0,9
2,0
510х250х380
40
25
80
1
2
НЦГ1/75-К-1,5
1,0
75,0
1,5
3,0
510х450х350
40
25
100
1
3
НЦГ3/80-К-5,5
3,0
80,0
5,5
14,0
700х460х355
50
32
170
2
4
НЦГ3/110-К-7,5
3,0
110,0
7,5
20,5
800х460х355
50
32
190
3
5
НЦГ6,3/32-К-2,8
6,3
32,0
2,8
6,0
490х430х290
50
32
80
1
6
НЦГ6,3/50-К-5,5
6,3
50,0
5,5
14,0
535х440х340
65
32
120
1
7
НЦГ6,3/75-К-5,5
6,3
75,0
5,5
14,0
700х460х355
50
32
170
2
8
НЦГ6,3/100-К-7,5
6,3
100,0
7,5
20,5
800х460х355
50
32
190
2
9
НЦГ6,3/120-К-7,5
6,3
120,0
7,5
20,5
800х460х355
50
32
190
2
10
НЦГ6,3/170-К-13
6,3
170,0
13,0
32,0
850х480х420
50
32
195
2
11
НЦГ12,5/50-К-4
12,5
50,0
4,0
12,5
515х440х340
65
32
120
1
12
НЦГ12,5/80-К-7,5
12,5
80,0
7,5
20,5
715х440х340
65
40
180
2
13
НЦГ15/40-К-7,5
15,0
40,0
7,5
14,0
715х440х340
50
32
150
1
14
НЦГ15/120-К-13
15,0
120,0
13,0
32,0
850х480х420
65
40
195
2
15
НЦГ25/50-К-7,5
25,0
50,0
7,5
20,5
650х460х340
80
40
160
1
16
НЦГ25/80-К-13
25,0
80,0
13,0
32,0
860х480х420
80
40
175
1
17
НЦГ25/100-К-13
25,0
100,0
13,0
32,0
860х480х420
80
50
190
1
18
НЦГ45/90-К-18
45,0
90,0
18,0
38,0
950х500х420
80
50
250
1
19
НЦГ50/50-К-13
50,0
50,0
13,0
29,0
940х500х380
100
50
200
1
20
НЦГ50/80-К-18
50,0
80,0
18,0
38,0
1000х600х380
80
50
220
1
21
НЦГ100/32-К-13
100,0
32,0
13,0
29,0
900х600х365
125
80
200
1
22
НЦГ100/40-К-18
100,0
40,0
18,0
38,0
1000х600х365
125
80
220
1





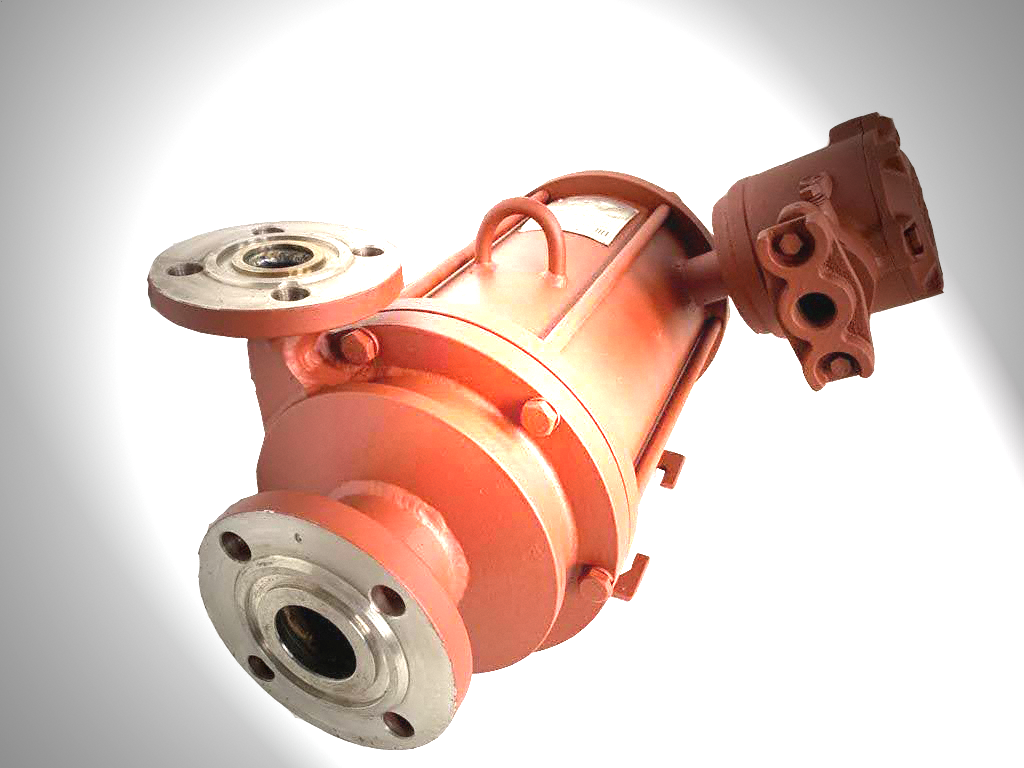

Одноступенчатые электронасосы НЦГ:

НЦГ1/40-К-0,9

НЦГ6,3/32-К-2,8

НЦГ12,5/50-К-4

НЦГ25/50-К-7,5

НЦГ25/80-К-13

НЦГ50/50-К-13

НЦГ50/80-К-18

НЦГ45/90-К-18

НЦГ100/32-К-13

НЦГ100/40-К-18

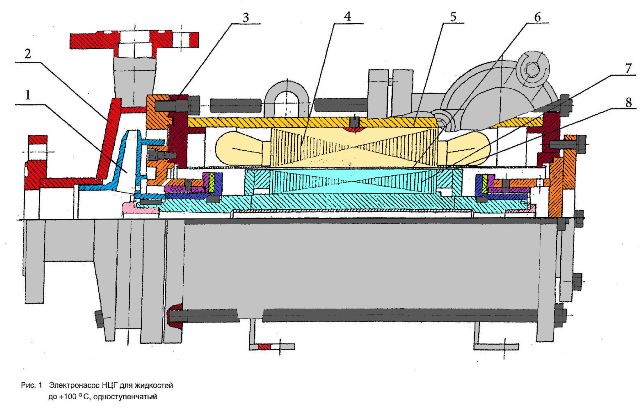

Конструкция (Рис.1) представляет собой единый герметичный агрегат, состоящий из одноступенчатого центробежного насоса и специального встроенного в насос асинхронного электродвигателя. Насос имеет рабочее колесо (1), спиральный отвод (2), закрепленный на фланце корпуса насоса (3). Статор включает в себя сердечник из электротехнической стали (4) с обмоткой, запрессованный в корпус (5). К фланцам статора приварена  защитная  немагнитная гильза (6) с целью герметизации обмоток статора. Для дополнительного охлаждения статора   на корпусе электронасоса  может  устанавливается рубашка охлаждения (конструктивное исполнение 2). Защита пакета ротора (7) от воздействия перекачиваемой среды обеспечивается гильзой ротора(8).






Двухступенчатые электронасосы НЦГ:

НЦГ6,3/75-К-5,5

НЦГЗ/80-К-5,5

НЦГ12,5/80-К-7,5

НЦГ15/120-К-13

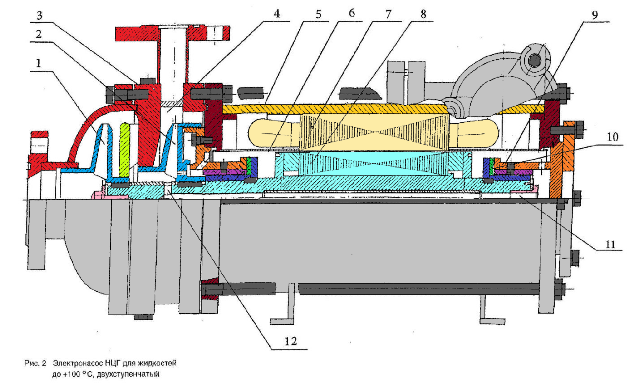

Конструкция насосной части (Рис.2) представляет собой двухступенчатый центробежный насос, состоящий из рабочего колеса первой ступени (1), рабочего колеса второй ступени (2) и корпуса (3). На спиральном отводе (4) второй ступени с торца расположен направляющий обратный канал. Спиральный отвод крепится к фланцу корпуса (5) электродвигателя с гильзой (6) и статором (7).

На валу ротора (8) установлены радиальные опоры и упорные пяты (10). В корпусах подшипников размещены неподвижные радиальные втулки и подпятники, которые служат для восприятия осевых усилий при пусках и остановках электронасоса. Осевые усилия при работе электронасоса в номинальном режиме уравновешиваются автоматически за счет изменения давления на одной стороне рабочего колеса 2-й ступени путем изменения осевого зазора между ротором и корпусом подшипника для перепуска жидкости на всасывание.

Смазка и охлаждение подшипников, а также отвод тепла от статора и ротора осуществляется перекачиваемой жидкостью, поступающей в полость между гильзой статора и гильзой ротора из напорной зоны через щелевое уплотнение на рабочем колесе 2-ой ступени и отверстия в переднем корпусе подшипника.

Перекачиваемая жидкость, попадающая в полость между гильзой ротора и гильзой статора, возвращается на всасывание второй ступени через центральное (11) и радиальное (12) отверстия в валу, тем самым обеспечивая охлаждение встроенного электродвигателя.










Трехступенчатые электронасосы НЦГ:

НЦГЗ/110-К-7,5

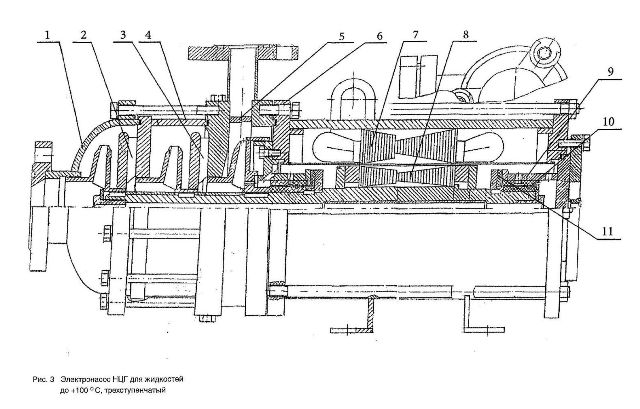

Электронасос (Рис.3) снабжен разъемным консольным корпусом, в котором расположены центробежные колеса с обратными каналами (2,3). Колесо 1-ой ступени размещено в эллиптическом донышке (1), 2-ой ступени в обечайке (4), 3-ей ступени в спиральном отводе (5). Корпус насоса крепится к фланцу (6) статора (7) электродвигателя, образуя единый моноблочный агрегат.



Ротор (8) электронасоса опирается на радиальные опоры (9) с втулками (10). Упорные и радиальные подшипники с подпятниками (11) установлены с двух сторон. Для смазки, охлаждения подшипников и отвода тепла от встроенного электродвигателя используется перекачиваемая жидкость. Осевые усилия, возникающие при пусках и остановках, воспринимаются упорными подшипниками (пятами). Для восприятия осевых усилий на рабочих режимах электронасос снабжен специальной автоматической системой. Уравновешивание осевых сил происходит за счет изменения давления на одной стороне рабочего колеса 3-ей ступени, которое определяется количеством сбрасываемой на всасывании перекачиваемой  жидкости.






Вертикальное исполнение электронасосов  НЦГ для перекачивания жидкостей от 100 до 300 гр.С с выносным теплообменником



Насосы снабжены автономным контуром и вспомогательным рабочим колесом, расположенным на одном валу с основным рабочим колесом для отвода тепла из статора посредством прокачки рабочей среды через выносной теплообменник. В корпусе насоса выполнен термобарьер для защиты обмоток встроенного электродвигателя.

Для перекачивания жидкостей температурой до 300 гр.С применяются электронасосы НЦГ  третьего конструктивного исполнения как одноступенчатые, так и двухступенчатые.


 Вертикальные одноступенчатые насосы НЦГ:

НЦГ12,5/50-К-4в

НЦГ25/50-К-7,5в

НЦГ30/40-К-7,5в

НЦГ50/50-К-13в

НЦГ100/32-К-13в

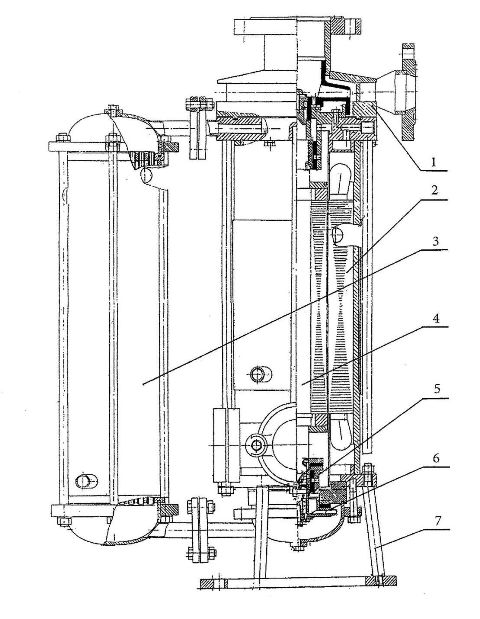

Конструкция насоса (Рис.4) представляет собой вертикальный моноблочный агрегат, в верхней части которого размещен одноступенчатый центробежный насос (1), снизу встроенный асинхронный электродвигатель (2). Выносной вертикальный теплообменник

(3) крепится к электронасосу на патрубках и образует с внутренней полостью насоса автономный циркуляционный контур. Ротор электронасоса (4) опирается на радиальные и упорные подшипники скольжение (5). В нижней части эллиптического донышка расположено вспомогательное рабочее колесо автономного контура (6). Электронасос установлен на раме (7).




 Вертикальные двухступенчатые насосы НЦГ:

НЦГ 3/80-К-5,5в

НЦГ 6,3/75-К-5,5в

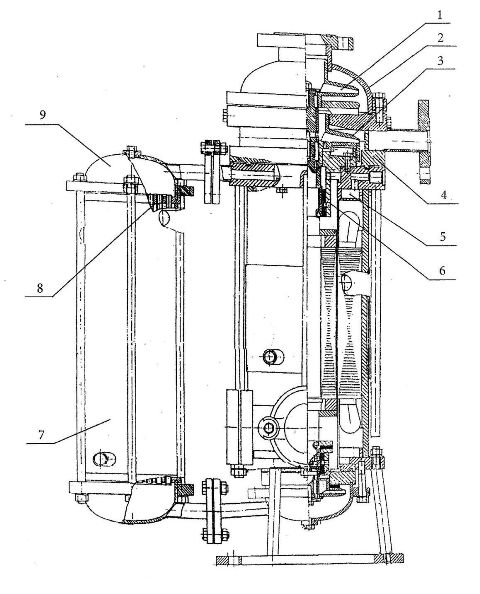

Конструкция насоса (Рис.5) аналогична одноступенчатому вертикальному центробежному насосу. Отличается наличием двух рабочих колес. Колесо первой ступени (1) с обратным каналом для выпрямления потока размещено внутри эллиптического донышка (2), колесо второй ступени (3) - внутри спирального отвода (4). Насосная часть отделена от встроенного электродвигателя термобарьером (5) с водяным охлаждением. Контакт между перекачиваемой жидкостью, находящейся в полостях насоса с температурой до 300 гр. С и средой, заполняющей автономный контур с температурой до 100 гр.С, осуществляется только по кольцевому зазору между ступицей рабочего колеса и корпусом подшипника. Тем самым предотвращается попадание в полость  автономного контура случайных механических примесей.

Выносной теплообменник (7) однозаходный состоит из корпуса с приваренными трубчатыми решетками и пучками трубок (8). Сверху и снизу к трубчатым решеткам через уплотнительные прокладки присоединены крышки (9).




Специальные серии герметичных электронасосов НЦГ

Электронасосы НЦГ для перекачивания аммиака



Для перекачивания аммиака с температурой от -44 гр.С до +25Oгр.C в стационарных холодильных установках используются герметичные электронасосы

НЦГ12,5/50-К-4;

НЦГ25/50-К-4;

НЦГ50/50-К-13.

Электронасосы типа НЦГ достаточно надежно работают при низких температурах аммиака с повышенным содержанием примесей масла благодаря специальной конструкции уплотнений.

Конструкция насосной части электронасос для перекачивания аммиака идентична рассмотренным выше другим насосам типа НЦГ, а именно отсутствие внешних уплотнений вращающихся частей, компактность и моноблочное исполнение. Основным конструктивным отличием этих насосов является применение опорных подшипников (пят) без автоматической системы разгрузки осевых сил.

Электронасосы для сжиженных газов

Электронасосы НЦГ для перекачивания сжиженных углеводородов в стационарных условиях конструктивно выполнены с дополнительным  автономным контуром.

Насосы имеют дополнительное рабочее колесо, которое обеспечивает циркуляцию в полости встроенного электродвигателя и создает повышенное давление, чтобы исключить кипение перекачиваемой жидкости.




Одноступенчатые электронасосы НЦГ для сжиженных газов

 НЦГ25/80-К-1З

НЦГ45/90-К-18

НЦГ50/80-К-18

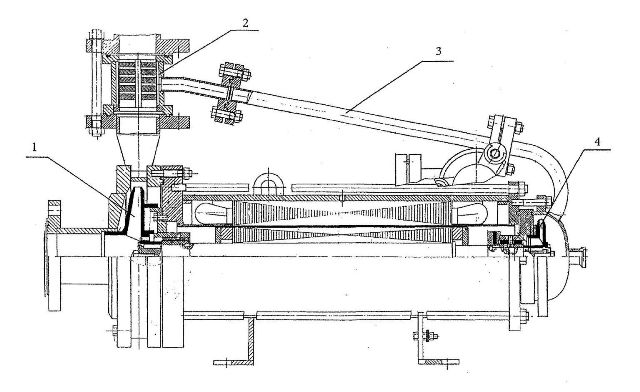

На Рис. 6  представлена конструкция одноступенчатого (1) электронасоса с автономным контуром и встроенным фильтром. Электронасос по конструкции электродвигателя и насосной части аналогичен насосам НЦГ, описанным ранее. Смазка и охлаждение подшипников и двигателя осуществляется так же  перекачиваемой жидкостью. Особенностью электронасоса является наличие фильтра (2), трубопровода (3) и вспомогательного рабочего колеса (4). Часть перекачиваемой жидкости отбирается из патрубка нагнетания и  прокачивается через полость ротора, образуя автономный контур охлаждения с принудительной циркуляцией. Фильтр защищает полость электродвигателя от попадания случайных твердых частиц.




Двухступенчатые электронасосы для сжиженных газов

НЦГ15/120-К-1З.

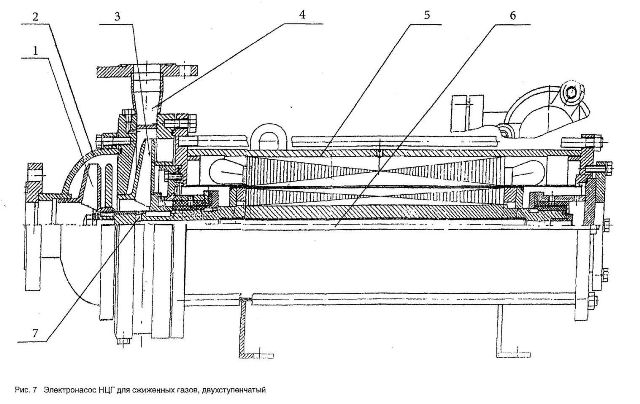

Конструкция насосной части (Рис.7) представляет собой двухступенчатый центробежный насос,  первая ступень (1) которого имеет уменьшенный диаметр для повышения противокавитационных качеств и располагается в эллиптическом донышке (2), а вторая ступень (3) находится в спиральном отводе (4). Спиральный отвод (4) крепится на фланце корпуса насоса (5), соединен герметично с полостью ротора и статора электродвигателя. При этом каждый разъем имеет собственный крепеж без применения стягивающих шпилек. Таким образом, обеспечивается высокая герметичность корпуса насоса, что важно в условиях перекачивания сжиженного газа.

Отличительной особенностью этих электронасосов является система уравновешивания осевых сил за счет изменения давления на одной стороне колеса второй ступени. С этой целью ротор насоса снабжен центральным отверстием (6), из которого через радиальное отверстие (7) в валу жидкость поступает на всасывание 2-ой ступени.






Электронасосы НЦГ для коррозионных и агрессивных  жидкостей



Одноступенчатые электронасосы НЦГ

НЦГ12,5/50-КЕ-4

НЦГ50/50- КЕ-13

НЦГ25/50-КЕ-7,5

НЦГ60/90-KE-25

Данный тип насосов аналогичен по конструкции обычным электронасосам НЦГ, но он отличается повышенной надежностью и коррозионной стойкостью. С этой целью защитные гильзы ротора и статора встроенного электродвигателя изготавливаются из стали содержащей молибден  08X17H13M2T. В электродвигателе установлены статорные гильзы толщиной 0,8 мм.
