Применение насосов CNP серии CDL, CDLFдля решения проблем с кавитацией, требуемым низким NPSH в высокотемпературных инженерных системах

Одним из показателей длительного и эффективного срока эксплуатации насосного оборудования является соблюдение требуемого минимального кавитационного запаса NPSH. Особенно это актуально в паровых котельных.

Сочетание условий использования высокотемпературной воды, поступающей из деаэраторов, конденсатных баков (выше 80 град. С) и, как правило, низкое гидростатическое давление на входе в насос приводят к кавитации (вскипанию насыщенного пара и их последующей конденсации с гидроударами в потоке жидкости). Эти процессы являются крайне разрушительными не только для насосного оборудования, когда эрозии и разрушению подвержены рабочие колеса, подшипники или корпус насоса, но и для всех инженерных коммуникаций и оборудования котельной.

Как правило, для увеличения подпора на входе в насос, термические деаэраторы, конденсатные баки устанавливают на значительной высоте. Это все приводит к росту капитальных затрат на строительство габаритных сооружений, трудоемкости, сложности и большей металлоемкости инженерных систем. А в случаях, где имеет место быть техническое перевооружение котельной или реконструкция, может отсутствовать реальная возможность поднимать габаритные установки.

В линейном ряду некоторых наших конкурентных производителей представлены насосы с дополнительным рабочим колесом, которое обеспечивает дополнительный подпор на входе в основную рабочую камеру насоса. Но, как правило, данные модели оборудования имеют завышенную стоимость и очень большой срок поставки.

Мы предлагаем альтернативное решение – последовательную установку двух насосов серии CDL(CDLF). Первым устанавливается насос с пониженным числом оборотов (и низким NPSH), а затем высоконапорный насос, обеспечивающий требуемые параметры системы. Такое решение позволит снизить высоту установки деаэраторов или конденсационных баков.

Например:

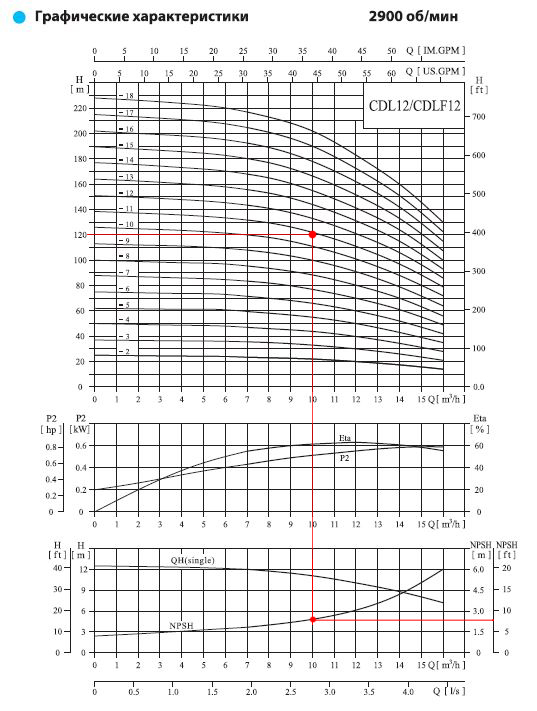

Для парового котла, производительностью 10 т/ч был подобран питательный насос CDL12-11, со скоростью вращения двигателя 2900 об/мин и NPSHr = 2,5м.

Стандартное решение (без дополнительного насоса):

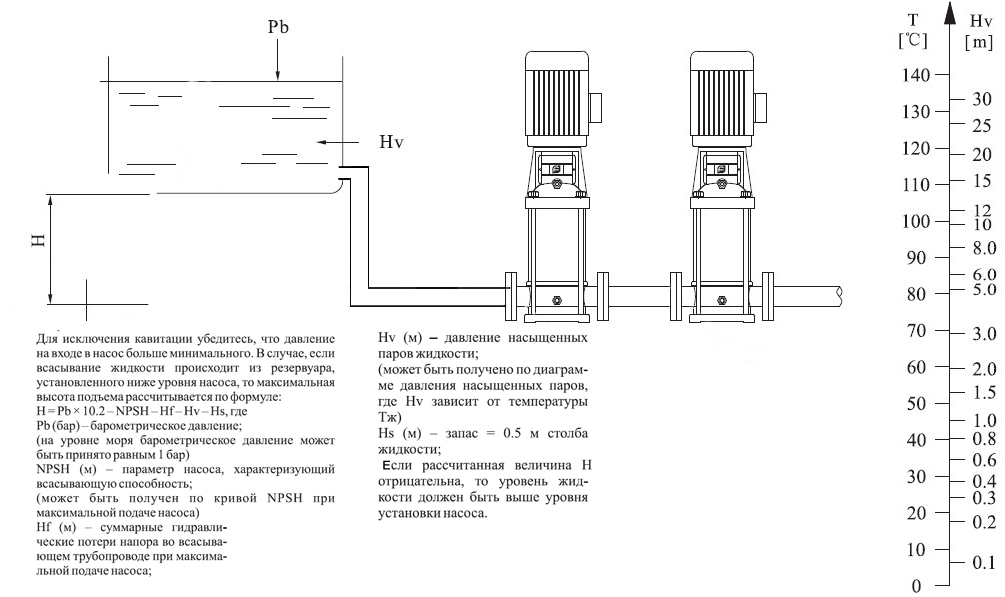

Согласно расчета минимального давления всасывания и учета давления насыщенных паров жидкости при 105 градусах получаем величину H=6м. В таком случае, когда питательный насос устанавливается без дополнительного с пониженным уровнем NPSH, требуется установка баков на отметке +6,500м от оси всасывающего патрубка насоса.

Оптимальное решение (с дополнительным насосом):

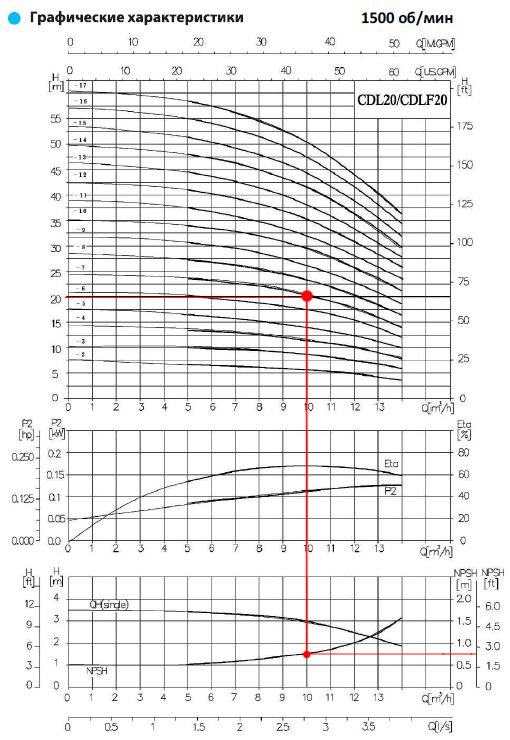

В качестве дополнительного насоса, который сможет создать дополнительный подпор для основного питательного был подобран CDL 20-7 с 4-х полюсным двигателем и скоростью 1500 об/мин. При 10 м3/час его NPSHr составляет 0,75м. По аналогии с предыдущим расчетом минимального давления всасывания (подпора) получаем величину H=4,25 метрам.

Экономический эффект от применения  дополнительного насоса с низким NPSHrна всасе основного насоса:

 Таким образом, при подборе дополнительного насоса стоимостью 1897$ высота установки термических деаэраторов или конденсатных баков может быть уменьшена на 2,25 метра. Капитальные вложения на строительство большего по объему здания котельной, в том числе и эксплуатационные затраты, исходя из практического опыта, превышают стоимость предложенного дополнительного оборудования в 5-8 раз.Одним из показателей длительного и эффективного срока эксплуатации насосного оборудования является соблюдение требуемого минимального кавитационного запаса NPSH. Особенно это актуально в паровых котельных.
